Questo rimorchio modulare ha un design specializzato con sterzo idraulico, sospensioni idrauliche, facile da usare e può fornire la migliore soluzione per mega spostamenti. Il trasportatore pesante cinese continua a produrre una serie di moduli di trasporto combinabili con 2-6 linee di assi per operazioni fuori-stradali e su strada. I veicoli modulari sono dotati di pneumatici gemellati 215/75 R17.5 e sono disponibili con una larghezza base di 3.000 mm.

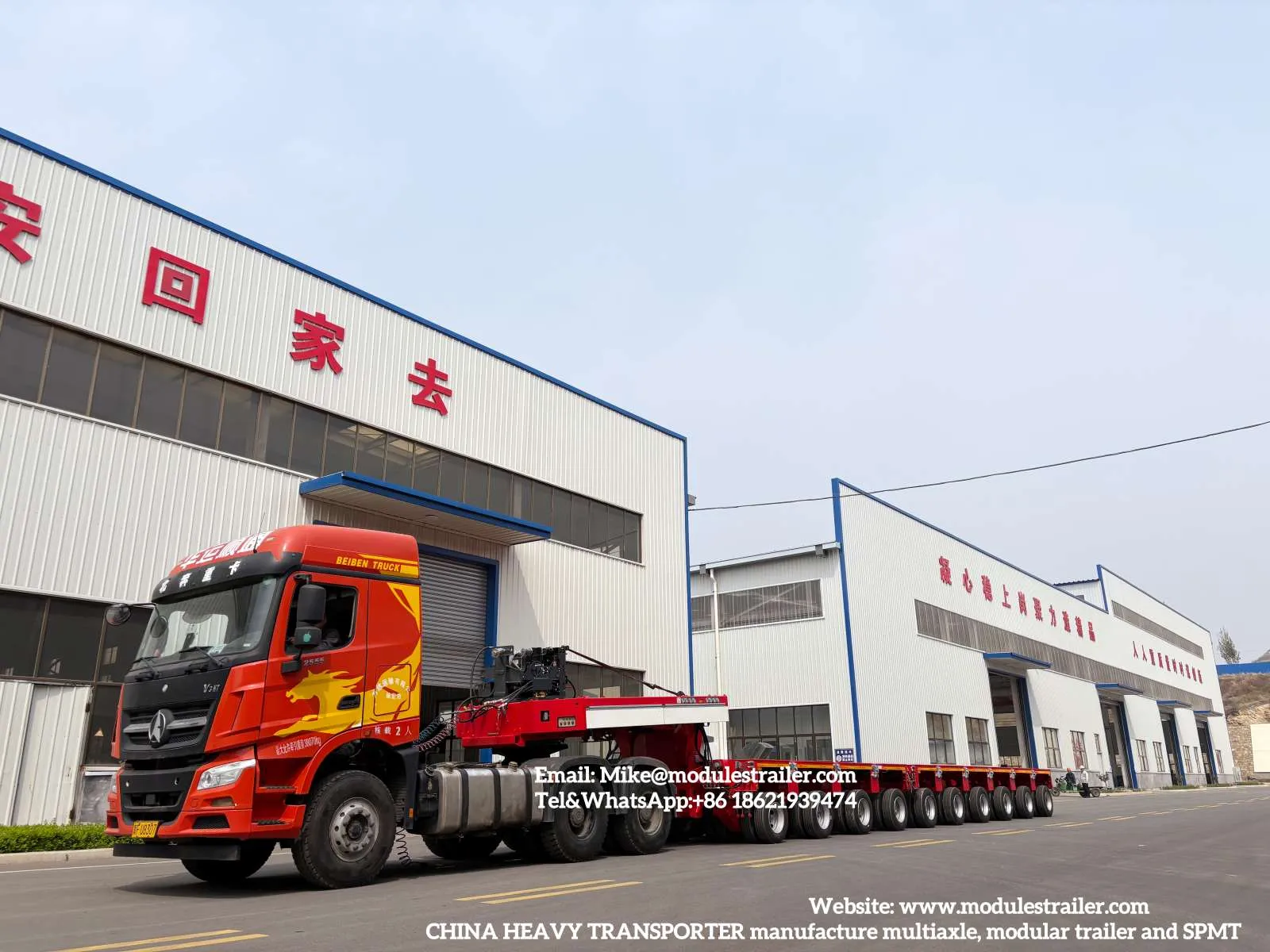

CHINA HEAVY TRANSPORTER produce questo nuovo rimorchio modulare a 10 assi

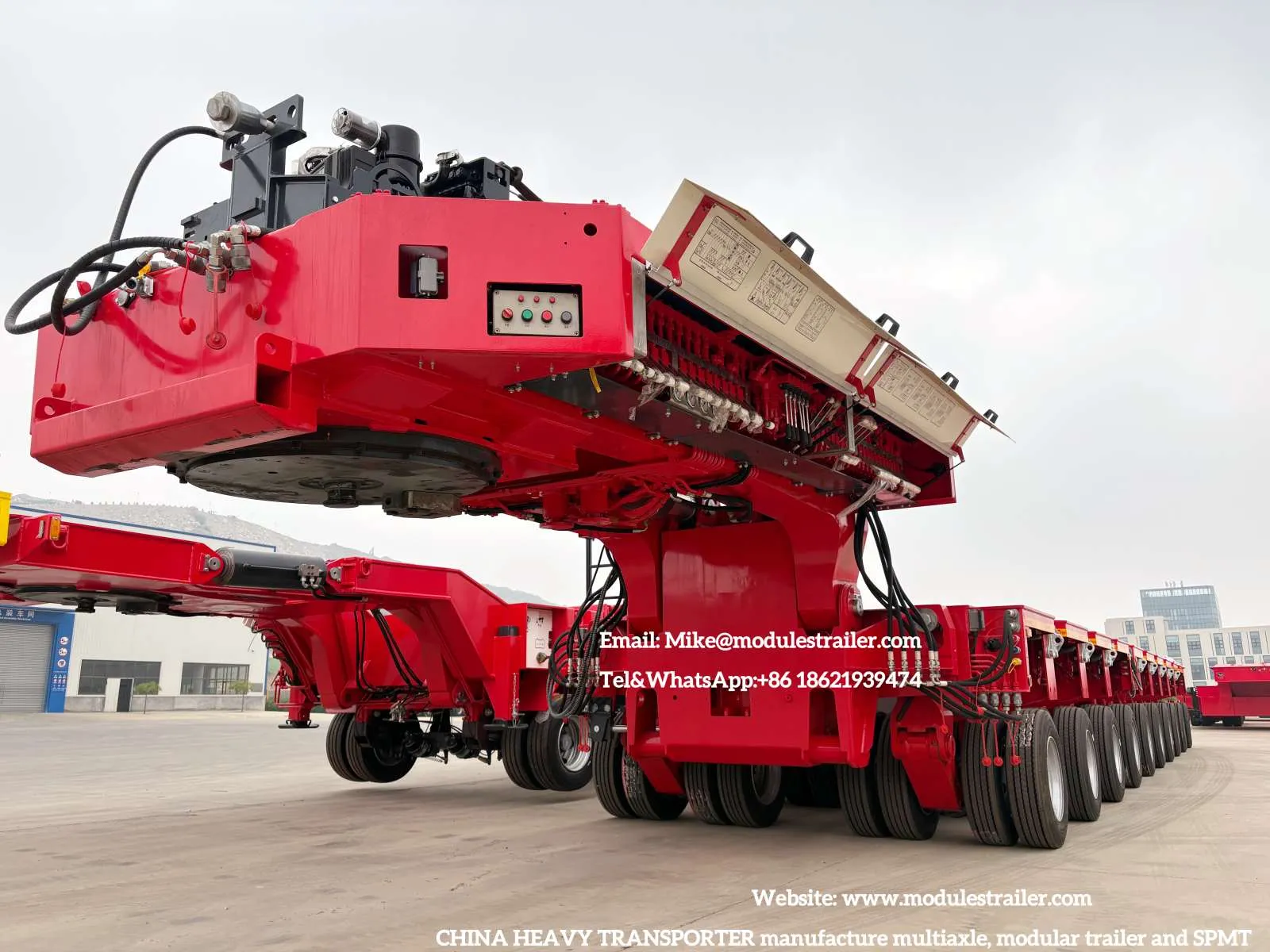

Collo di cigno+4 asse+6 asse=totale 10 assi, 45 tonnellate per asse
Il THP/SL (Towed Heavy Platform) è uno dei sistemi di rimorchio modulare idraulico più utilizzati nel settore globale del trasporto pesante. Sviluppato da Goldhofer AG, rappresenta un punto di riferimento per modularità, capacità di carico e flessibilità.
Si tratta principalmente di un sistema modulare trainato, ovvero:
È trainato da motori principali (trattori-pesanti)
Può essere combinato con altri moduli longitudinalmente e lateralmente
Viene spesso utilizzato insieme o integrato con i sistemi SPMT (trasporto modulare semovente).
Il THP/SL è spesso descritto come:
Lo standard originale per il trasporto modulare-per carichi pesanti"
È particolarmente indicato per:
Carichi estremamente pesanti
Requisiti di momento flettente elevato
Scenari logistici complessi (curve strette, terreno irregolare, attraversamenti di ponti)
2. Specifiche tecniche principali
2.1 Parametri di base
Specifiche tipiche (modulo THP/SL standard):
Capacità di carico per asse: fino a 45 tonnellate per linea d'asse (a ~1 km/h)
Numero di linee d'assi per modulo: 2–6
Larghezza del veicolo: ~3.000 mm
Distanza tra gli assi: 1.500 mm o 1.800 mm
Peso proprio (4 linee d'assi): ~16 tonnellate
Pneumatici: pneumatici gemelli (215/75 R17.5)
Compensazione dell'asse (corsa): 600 mm
Angolo di sterzata massimo: ±55 gradi
2.2 Caratteristiche strutturali
Telaio in acciaio-tipo scatolato-ad alta resistenza
Sospensione dell'asse a pendolo (idro-pneumatica)
Sistemi idraulici e di sterzo integrati
Sistema di accoppiamento bullonato (anteriore e posteriore)
Queste caratteristiche garantiscono:
Elevata distribuzione del carico
Resistenza alla torsione e alla flessione
Durata sotto carichi estremi
Il nostro cliente malese viene a visitare la nostra fabbrica ed esegue l'ispezione/test per questo rimorchio modulare a 10 assi.
Dopo la visita e il test, tutte le prestazioni sono molto buone e viene effettuato l'ordine del nuovo rimorchio modulare.
2.3 Sospensioni e sistema di sterzo
Sospensione
Sospensione idro-pneumatica
Equalizzazione automatica del carico
Corsa di 600 mm per l'adattamento al terreno
Sterzo
Sistema di sterzo su tutte le-ruote
Angolo di sterzata massimo di ±55 gradi
Molteplici modalità di sterzo:
Sterzo normale
Sterzo a granchio
Sterzo a carosello
Asse sterzante indipendente
Ciò consente:
Raggi di sterzata stretti
Movimentazione in siti industriali confinati
Posizionamento preciso sotto carichi pesanti
2.4 Configurazioni modulari
I moduli THP/SL possono essere configurati in vari modi:
Combinazioni longitudinali
Estendere la lunghezza per carichi lunghi (ad esempio, pale di turbine eoliche)
Combinazioni laterali
Aumenta la larghezza e la stabilità
Migliorare la distribuzione del carico
Moduli divisi
Moduli separati per l'efficienza del trasporto
Sistemi a ponte
Ponte a trave
Ponte della nave
Ponte a pianale
Queste combinazioni permettono al sistema di adattarsi a:
Diverse geometrie di carico
Sfide relative alla distribuzione del peso
2.5 Accessori e allegati
Il sistema THP/SL supporta un'ampia gamma di accessori:
Colli d'oca
Capacità 35t, 45t, 52t
Giradischi
Capacità da 100 a 600 t per unità
Sistemi di coperta
Piano a pianale (altezza ridotta)
Ponte della nave (carichi larghi/pesanti)
Piano dell'escavatore
Distanziatori
Allungabile fino a 40 mt
Attrezzatura specializzata
Dispositivi per il trasporto delle pale (settore eolico)
Ponti a trave alta (carichi ultra-pesanti)
Adattatori per torri
China Heavy Transporter esegue il test di carico pesante di 220 tonnellate per questo 10 assi.
Elevata capacità di momento flettente
Il THP/SL è progettato per:
Carichi di sollecitazione di flessione elevati
Questo è fondamentale quando si trasporta:
Travi lunghe
Recipienti a pressione
Componenti strutturali
Sterzo e manovrabilità avanzati
Angolo di sterzata di ±55 gradi
Molteplici modalità di sterzata
Vantaggi:
Naviga in siti industriali stretti
Ridurre la necessità di modifiche dell'infrastruttura
Migliorare la sicurezza
Il rimorchio modulare THP/SL è una pietra miliare della moderna ingegneria dei trasporti pesanti. La sua combinazione di:
Elevata capacità di carico (fino a 45 t/asse)
Estrema flessibilità modulare
Sistemi di sterzo avanzati
Design strutturale robusto
lo rende uno dei sistemi più versatili e affidabili del settore.
È particolarmente utile nei settori in cui:
I carichi sono estremamente pesanti o sovradimensionati
Le vie di trasporto sono complesse
Sono necessarie configurazioni personalizzate
In sostanza, il THP/SL non è solo un rimorchio- è un sistema di piattaforma di trasporto modulare in grado di adattarsi a quasi tutte le sfide del trasporto pesante.
Per ulteriori rimorchi modulari, multiassi, rimorchi con piattaforma idraulica, multiassi idraulici, SPT, SPMT, rimorchi estensibili, sinceramente benvenuti a visitare la nostra fabbrica.
La fabbrica si trova nella città di Shijiazhuang, nella provincia di Hebei, in Cina.
L'ufficio si trova nel nuovo distretto di Pudong, Shanghai, Cina.
